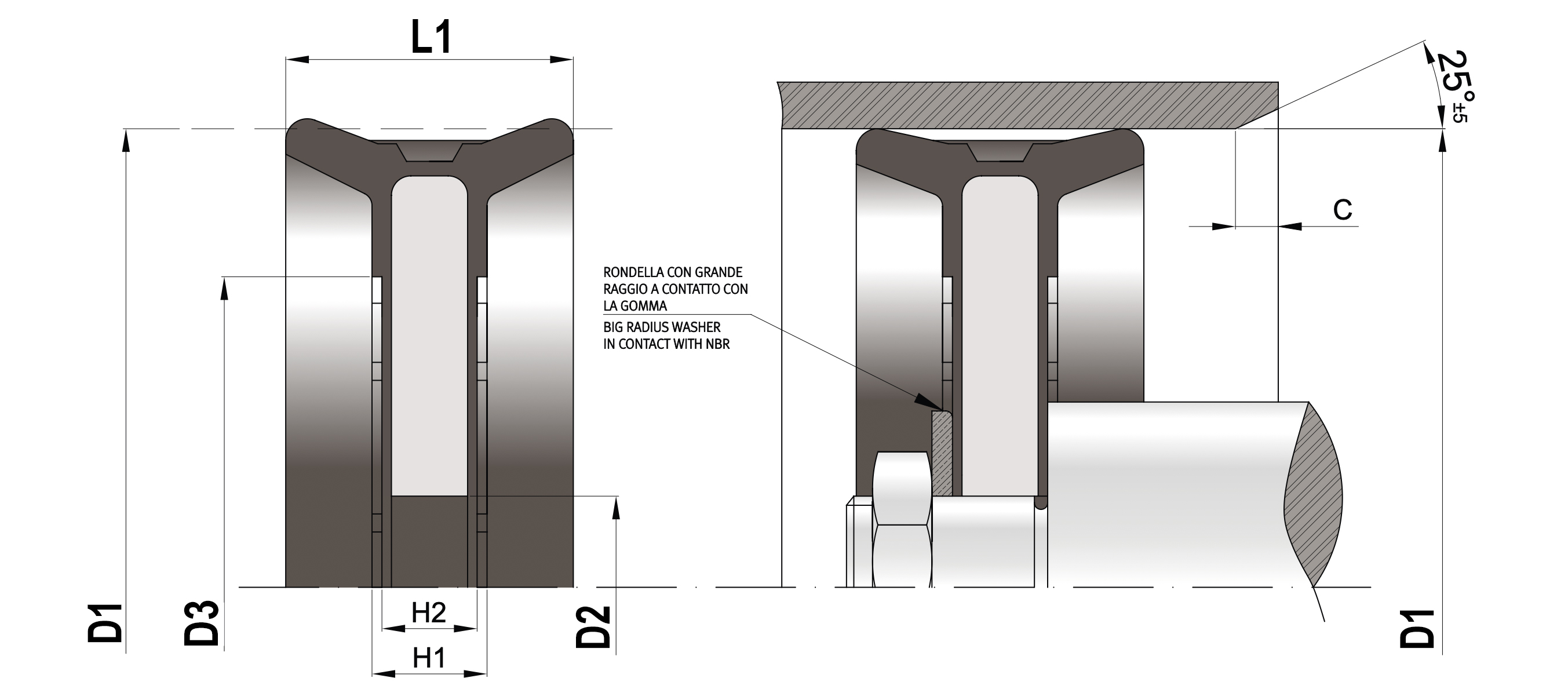

Pistone a doppio effetto particolarmente indicato per cilindri pneumatici. È realizzato in mescole NBR o FKM, avente durezza di 70 Shore A, con speciali profili di tenuta vulcanizzati su piatto centrale in acciaio. PRESSIONE: Fino a 10 BAR (1 MPa) TEMPERATURA: Range -30°C / +100°C VELOCITÀ LINEARE: Fino a 0,5 m/s IMPIEGO: Movimento lineare alternativo Ø ESTERNO: Gomma COSTRUZIONE: Doppio labbro di tenuta senza molla + Disco metallico di rinforzo

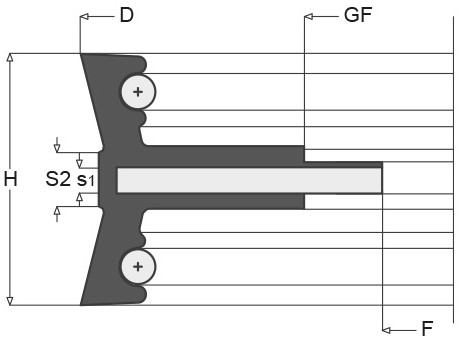

Il PDE è un pistone simmetrico con funzionamento a doppio effetto per movimenti rettilinei alternativi. Si tratta di un prodotto realizzato appositamente per essere impiegato in oleodinamica, in mescola NBR o FKM a durezza di 85° Shore A e completo di molle toroidali ad espansione, che permettono di assicurare un’esatta pressione di contatto radiale. PRESSIONE: Fino a 40 BAR (4 MPa) TEMPERATURA: Range -30°C / +100°C VELOCITÀ LINEARE: Fino a 0,5 m/s IMPIEGO: Movimento lineare alternativo Ø ESTERNO: Gomma COSTRUZIONE: Doppio labbro di tenuta + Doppia molla toroidale + Disco metallico di rinforzo

The PDE is a symmetrical piston with double-acting operation for reciprocating straight-line movements. It is a product created specifically for use in hydraulics, in an NBR or FKM compound with a hardness of 85° Shore A and complete with toroidal expansion springs, which ensure an exact radial contact pressure.
PRESSURE: Up to 40 BAR (4 MPa)
TEMPERATURE: Range -30°C / +100°C
LINEAR SPEED: Up to 0.5 m/s
USE: Reciprocating linear movement
Ø EXTERIOR: Rubber
CONSTRUCTION: Double sealing lip + Double toroidal spring + Reinforcement metal disc

Bidirectional seal consisting of a PTFE compound pad coupled to an elastomer O-ring with an energizing function for rotating, oscillating or helical pistons. Mounted in slots in accordance with ISO 7425.
Diameters ø: 6 – 2500mm Pressure: up to 30 MPa (300 bar) Temperatures: - 45°C + 200 °C depending on the compound of the combined O-ring. Rotation speed: 1 m/s continuous in the presence of lubrication

Bidirectional seal consisting of a PTFE compound pad coupled to an elastomer O-ring with an energizing function for rotating, oscillating or helical pistons.
Mounted in slots in accordance with ISO 7425. Diameters ø: 6 – 2500mm Pressure: up to 30 MPa (300 bar) Temperatures: - 45°C + 200 °C depending on the compound of the combined O-ring. Rotation speed: 1 m/s continuous in the presence of lubrication

Tenuta a doppio effetto per impiego pneumatico e idraulico composta in due parti composta da un anello sagomato e un o-ring come elemento di precompressione. Temperatura dì esercizio: da -30 a + 200 °C a seconda della mescola dell'o-ring abbinato. Pressione: max. 20 MPa (200 bar) Velocità di scorrimento:max. 4 m/s

*Le dimensioni sono riferite alle sedi di montaggio*
Guarnizione è adatta per tenute dinamiche su un solo labbro, quello esterno. Non necessita dell’anello di arresto in quanto il labbro interno a tenuta statica, di forma più robusta, serve come arresto contro lo spostamento assiale della guarnizione nella sua sede. Sopporta pressioni di esercizio sino a 8 MPa (80 bar).

*Le dimensioni sono riferite alle sedi di montaggio*
Guarnizione strutturalmente robusta e deve essere montata con l’interposizione di un anello di arresto che impedisca alla guarnizione di spostarsi assialmente nella sua sede. L’anello di arresto non deve premere la guarnizione nella sua sede, ma deve permettere un gioco di 0,5 ÷ 1 mm. Nell’anello, inoltre, è necessario praticare una serie di fori che hanno lo scopo di ripartire in egual misura il fluido in pressione sui due labbri di tenuta. Queste guarnizioni possono essere montate sia su pistone che su cilindro e sopportano pressioni sino a 12 MPa (120 bar).

*Le dimensioni sono riferite alle sedi di montaggio*
Guarnizione strutturalmente robusta e deve essere montata con l’interposizione di un anello di arresto che impedisca alla guarnizione di spostarsi assialmente nella sua sede. L’anello di arresto non deve premere la guarnizione nella sua sede, ma deve permettere un gioco di 0,5 ÷ 1 mm. Nell’anello, inoltre, è necessario praticare una serie di fori che hanno lo scopo di ripartire in egual misura il fluido in pressione sui due labbri di tenuta. Queste guarnizioni possono essere montate sia su pistone che su cilindro e sopportano pressioni sino a 10 MPa (100 bar).
